Caterpillar pump

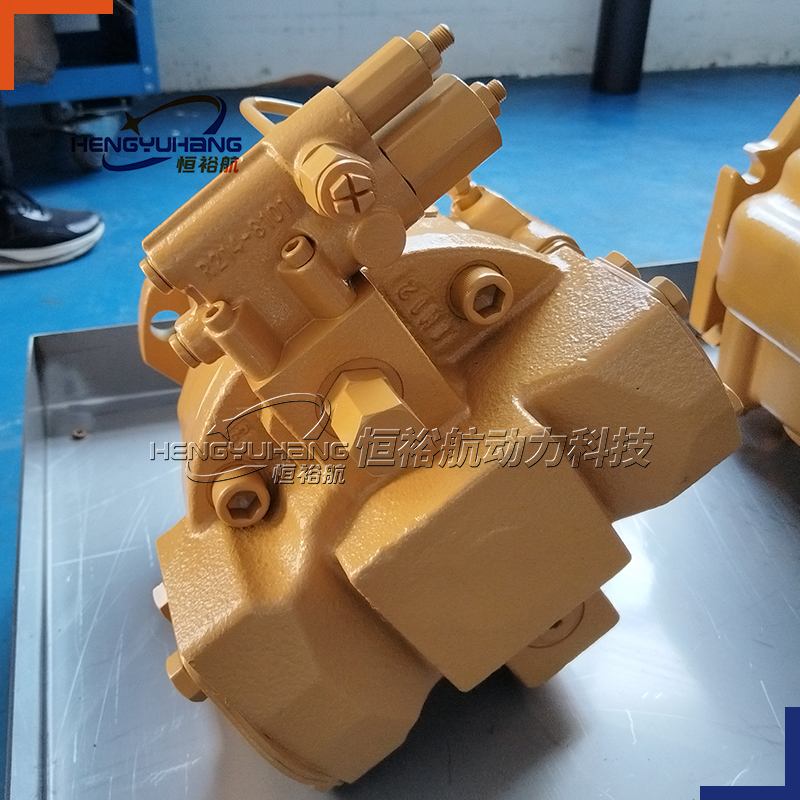

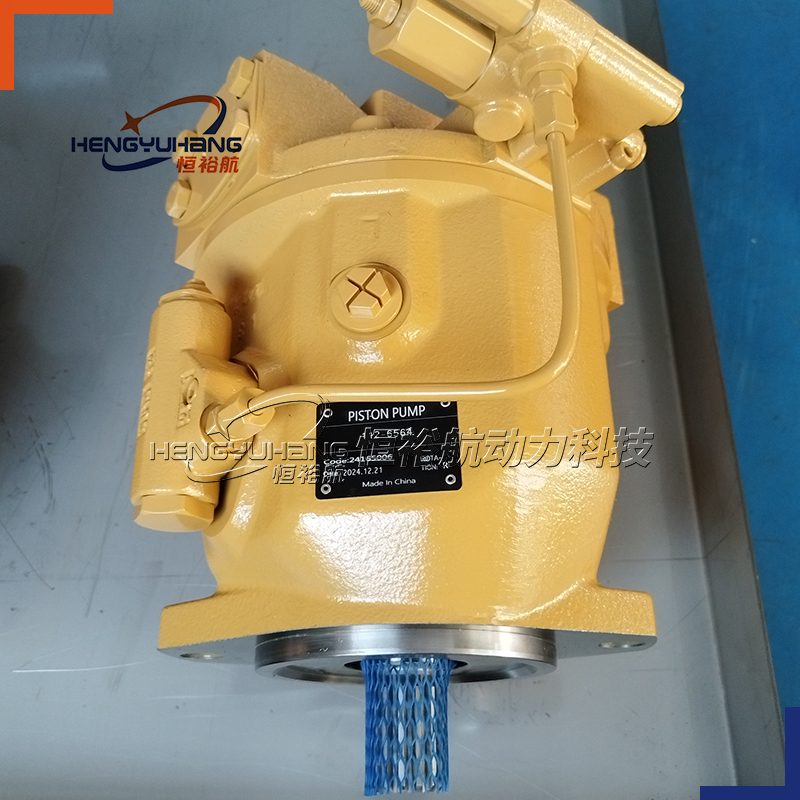

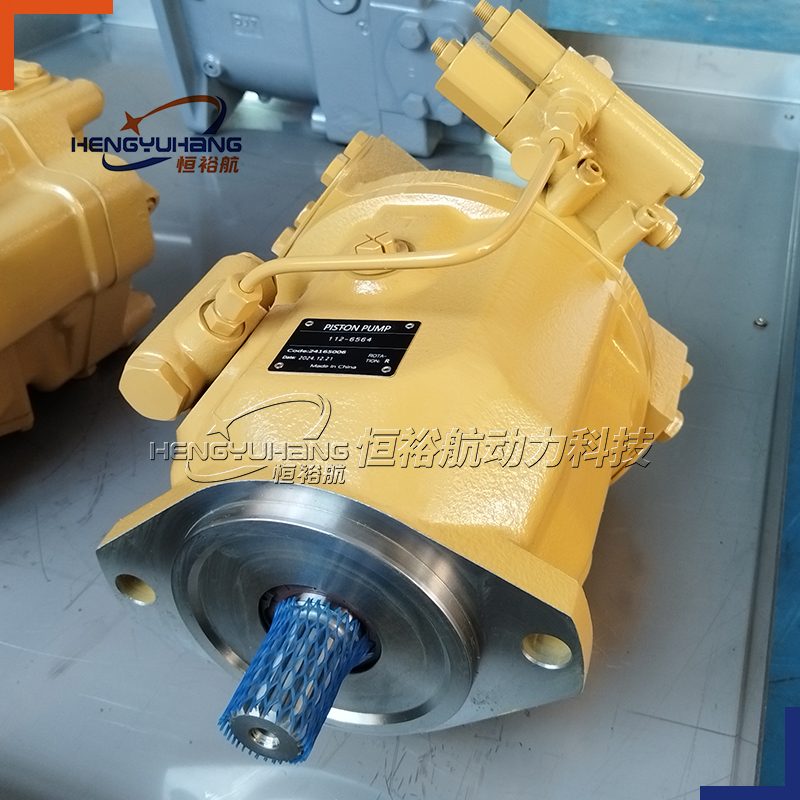

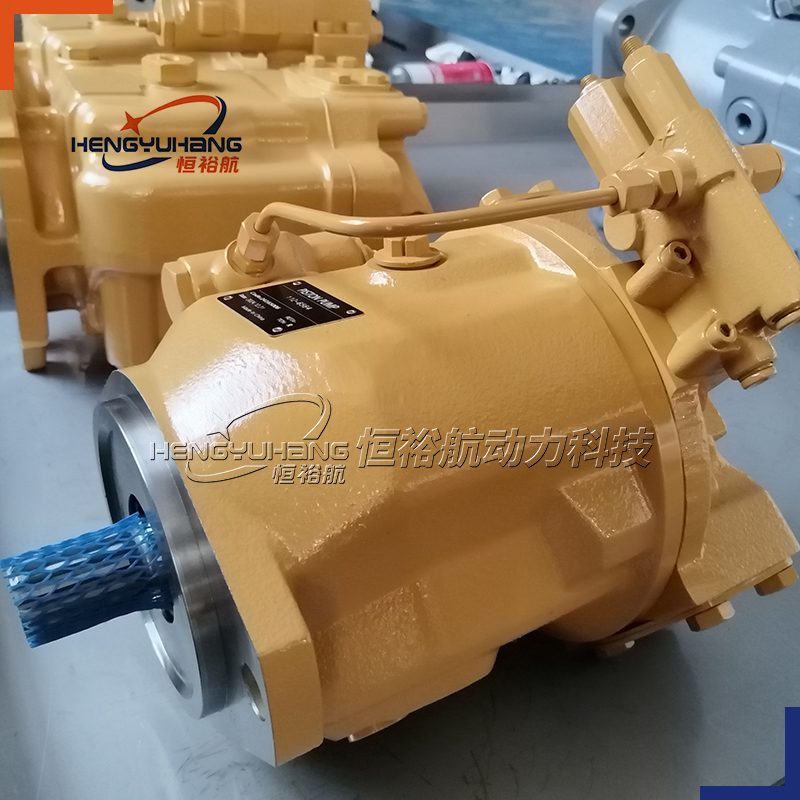

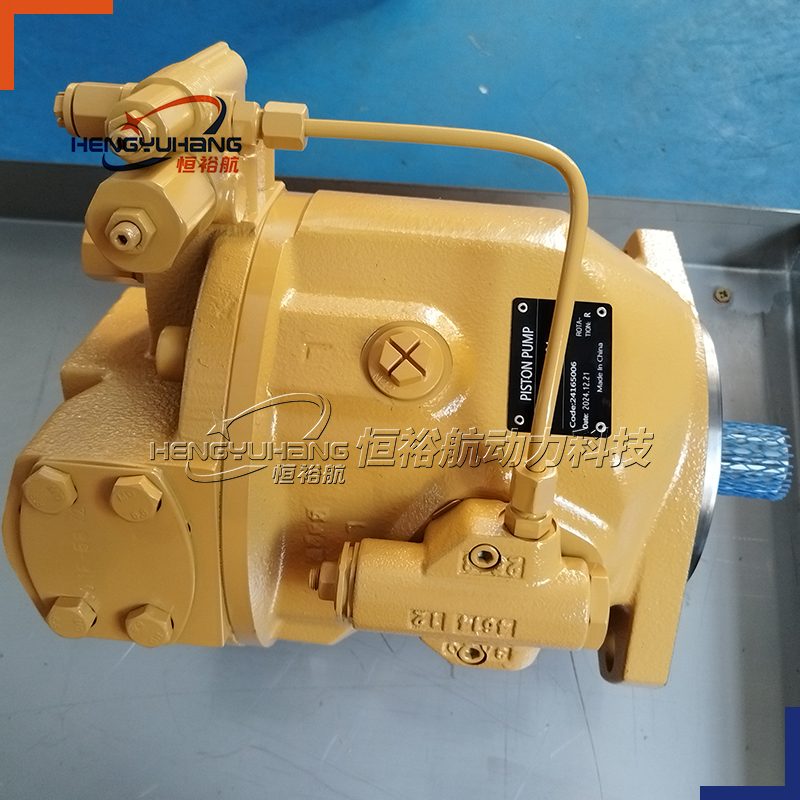

161-6634 1616634Caterpillar CAT piston pump

Hydraulic Pump 161-6634 1616634 Compatible with Caterpillar CAT Backhoe Loader 416C 426C 428C 436C 438C

  • Type: Hydraulic Axial Piston Pump

  • Compatible Models: CAT 416C, 426C, 428C, 436C, 438C Backhoe Loaders

  • Engine Compatibility: CAT 3054 Engine

  • Displacement: Approximately 79.37 cc/rev

  • Weight: Approximately 36 kg (79.37 lbs)

  • Rotation: Clockwise

  • Mounting Flange: SAE B 2-bolt

  • Shaft Type: SAE C spline

  • Manufacturer: Bosch Rexroth


Description

INSTRUCCIONES DE INSTALACIÓN PARA LA BOMBA DE PISTONES CATERPILLAR 161-6634

La bomba de pistones axiales debe llenarse con aceite hidráulico y purgado de aire durante la puesta en servicio y el funcionamiento. Esto debe tomarse en cuenta después de un paro prolongado, la bomba de pistones puede vaciarse a través de las líneas hidráulicas. Particularmente con la instalación de la flecha motriz en posición “Arriba / abajo” (Vertical).La posición, el llenado y la purga de aire deben realizarse completamente, ya que existe, por ejemplo, el peligro de que la unidad funcione en seco.

El drenaje del área de la carcasa debe descargarse al depósito a través del puerto de tanque más alto disponible (L, L1). Si se utiliza una línea de drenaje compartida para varias unidades, asegúrese de que no se exceda la presión de la carcasa respectiva. La línea de drenaje compartida debe dimensionarse para garantizar que la presión máxima permitida de todas las unidades conectadas no se exceda en ninguna condición de funcionamiento, específicamente en el arranque en frio. Si esto no es posible, separe las líneas del depósito colocándolas según sea necesario.

Para lograr valores de ruido favorables, desacople todas las líneas con elementos elásticos y evite la instalación por encima del depósito. En todas las condiciones de funcionamiento, las líneas de succión y las líneas de drenaje, deben dirigirse hacia el depósito por debajo del nivel mínimo de fluido de este último. La distancia de aspiración admisible, no debe ser mayor que hS máx= 800mm. Sobrepasar esta distancia puede resultar en la pérdida total de presión.

La presión de succión mínima en el puerto S tampoco debe caer por debajo de 0,8 bar absolutos durante el funcionamiento y durante el arranque en frio. Al diseñar el depósito, asegúrese de que haya una distancia adecuada entre la línea de succión y la línea de drenaje. Esto previene que el calor regrese al flujo siendo atraído nuevamente dentro de la linea de succión.

AVISO.
En determinadas posiciones de instalación, se puede esperar una influencia en el control o en el control del circuito cerrado. La gravedad, el peso muerto y la presión de la carcasa pueden causar cambios menores y cambios en el tiempo de respuesta.

INSTALACIÓN POR ENCIMA DEL DEPOSITO.

La instalación por encima del depósito significa que la bomba de pistones axiales es instalada por encima del nivel mínimo de líquido del depósito. Para evitar que la bomba de pistones se vacíe, si se instala con la flecha motriz por encima de la carcasa, la altura mínima deberá ser, al menos: hES min 25 mm. Tenga en cuenta la      distancia de aspiración máxima permitida hS max = 800 mm. Una válvula de retención en la línea de drenaje solo está permitida en carcasas individuales. Consulte al fabricante de la bomba de pistones para aprobación.

  • Equipment typeModel
    ENGINE - MACHINE3054
    BACKHOE LOADER416C
    BACKHOE LOADER426C
    BACKHOE LOADER428C
    BACKHOE LOADER436C
    BACKHOE LOADER438C
  • Aggregates

  • ModelSection mode
    HYDRAULIC SYSTEMPUMP GROUP-PISTON
    HYDRAULIC SYSTEMHYDRAULIC AR
    HYDRAULIC SYSTEMDRAIN GROUP-ECOLOGY
    HYDRAULIC SYSTEMDRIVE & MTG GROUP-PUMP



HENGYUHANG Company  is a set design, production, sales in one of the hydraulic components production company, the company has advanced hydraulic components manufacturing technology and technology, the use of high-precision equipment CNC machining center, gear hot processing automatic production line, , automatic heat treatment multi-purpose furnace, single-piece flow assembly line, automatic hydraulic pump performance test bench. Intelligent equipment adopts automatic unmanned production, and realizes online measurement to ensure product consistency and reliability, intelligent system uses ERP, MES management software, improve production efficiency, and achieve product traceability.

Hengyuhang Power Technology produces and sells external gear pumps, hydraulic synchronous motors, multi-pump units, gear pumps with built-in valves, and custom valve blocks. Meanwhile, according to the specific needs of customers, we provide a variety of products with special specifications.And it can also be used as a substitute for other products (such as Rexlex, Danfoss, MARZOCCHI, Parker, RONZIO, Atos, Buchet, ECKERLE, CONCENTRIC, HYADC, JIHOSTROJ, Hydraulic, SDH, VIVOLO, ARGO-HYTOS, HESPER,   HPLPA, HPI, DUPLOMATIC, ROQUET, BODEN,PERMCOP, Caproni, DUPLOMATIC, HIDRAULICA, SETTIMA, SALAMI, HONOR, SHIMADZU, GRH, Brevini, Galtech, BONDIOLI, REXROTH-SIGMA, BLUEASCEND, RISUNY, SUMITOMO, HYDROMAX, SCENERY, REXPOWER, CML, HOERBIGER, SUNNY, HYTEK, Hydro-pack, )

HENGYUHANG also sells a wide range of other international brands of hydraulic pumps, hydraulic valves, hydraulic motors, hydraulic cylinders, hydraulic oil seals, hydraulic equipment and accessories, and has high-quality overseas ordering channels

HENGYUHANG products are mainly used in the supporting services of industries such as automobiles, construction machinery, agricultural machinery, aerial work platforms, hydraulic systems, logistics handling vehicles, new energy vehicles, metallurgical machinery, petroleum machinery, machine tools, and wind powe
